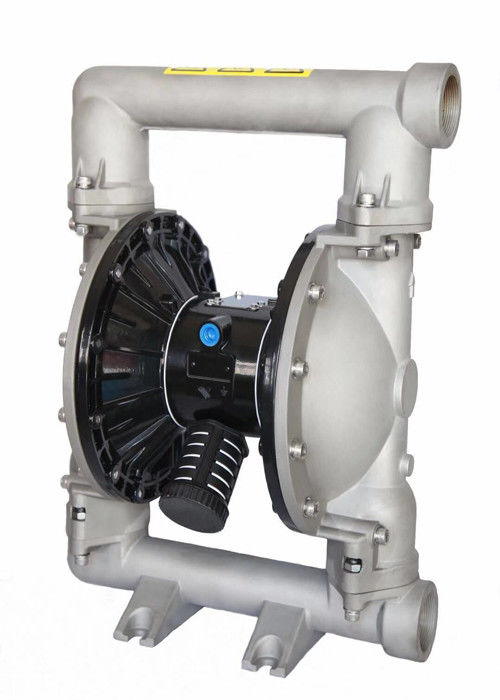

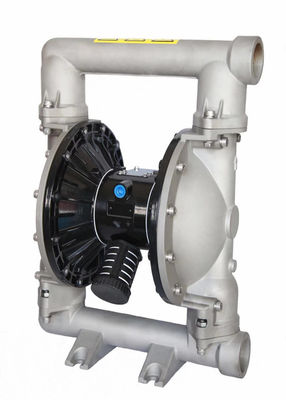

Aluminiummembranfarben-Pumpen-pressluftbetätigte Doppelmembranpumpe-Pulver-Beförderung

Pressluftbetätigte Doppelmembranpumpen

Vorteils-Doppelmembranpumpen

• Einfach mit Absicht; in hohem Grade austauschbar und weniger Wartung und deshalb verringerte Lebenszeitkosten.
• Bedienungsfreundlich; Fluss kann Bedarfs- erzielt werden und auf dem einfachen Luftweg oder flüssiger Regelung geändert werden.
• Verschiebung pro Anschlag ist hoch; dieses erhöht im Wesentlichen das Leben der Pumpe und verringert die Wartungs- und Lebenszeitkosten.

Über AODD-PUMPE

Wenn Sie nach einer einzelnen Pumpe suchen, die in einer großen Vielfalt von Anwendungen benutzt werden kann, wünschen Sie eine luftbetriebene doppelte Membran-(AODD)-Pumpe. JBSL liefert die kompletteste Linie von AODD-Pumpen, die von einer Quelle verfügbar sind. Kein anderer Hersteller bietet mehr AODD-Pumpen – oder mehr Größen- und Flusswahlen – dieses Treffen jeder gesundheitliche Standard, einschließlich FDA, USDA, 3A und EHEDG an.

WARUM AODD

Luftbetriebene doppelte Membran-(AODD)-Pumpen bieten einige Vorteile an, die sie perfekt für eine fast endlose Vielzahl des Gebrauches machen. AODD-Pumpen:

• Kann alles von Wasser zu 90% Körper leicht und leistungsfähig behandeln
• Bieten Sie die Fähigkeit an, sich Fluss und Enddruck zu unterscheiden bis 125 P/in mit einer einfachen Anpassung der Luftzufuhr
• Ermöglichen Sie einer Pumpe, für zahlreiche Anwendungen verwendet zu werden und den Bedarf an den teuren Motorantrieben und an den kritischen Bearbeitenberechnungen beseitigen
• Kann sogar große, Schere-empfindliche Körper ohne Verminderung oder den Wärmestau führen, der auf gepumptes Medium übertragen wird
• Seien Sie in der Lage, trockenes ohne Schaden der Pumpe laufen zu lassen
• Kann „Bedarfssysteme“ ohne teure Druckentlastung laufen lassen und Zusätze überbrücken
• Schäumt nicht oder trennt Medium
• Seien Sie zum Pumpen so langsames wie eine Gallone pro Minute fähig

Doppelmembranpumpe des Funktionsprinzips JBSL

• Die JBSL-Membranpumpe ist, positiver Verdränger, Selbstentlüftungspumpe ein luftbetriebenes. Die Zeichnungen zeigen das Flussmuster durch die Pumpe nach seinem Anfangsanschlag. Es wird angenommen , dass die Pumpe nicht vor seinem Anfangsanschlag vorbereitet worden ist.

  A. Das Luftventil verweist unter Druck gesetzte Luft auf die Rückseite von Membran 1. Die Membran tritt als eine Trennungsmembran zwischen der Druckluft und der Flüssigkeit auf. Die Druckluft bewegt die Membran weg von dem Mittelblock der Pumpe. Die gegenüberliegende Membran wird herein durch die Welle gezogen, die an die unter Druck gesetzte Membran angeschlossen wird. Membran 2 ist jetzt auf seinem Luftabsaugungsanschlag; Luft hinter der Membran ist zur Atmosphäre durch die Absaugöffnung der Pumpe hinausgedrängt worden. Die Bewegung von Membran 2 in Richtung zum Mittelblock der Pumpe schafft ein Vakuum innerhalb Kammer 2. der Atmosphärendruckkräfte, die in die Ansaugleitung flüssig sind, welche die EinlassKugelventile weg von seinem Sitz zwingt. Flüssigkeit ist frei, sich an die EinlassKugelventile vorbeizubewegen und die flüssige Kammer zu füllen.

  B. Wenn die unter Druck gesetzte Membran, Membran 1 die Grenze auf seinen Entladungsanschlag erreicht, adressiert das Luftventil unter Druck gesetzte Luft zur Rückseite von Membran 2. um. Die unter Druck gesetzte Luftwaffenmembran 2 weg von dem Mittelblock beim Ziehen von Membran 1 zum Mitteblock. Membran 2 zwingt die EinlassKugelventile auf seinen Sitz wegen der hydraulischen entwickelten Kräfte. Diese gleichen hydraulischen Kräfte anheben die EntladungsKugelventile weg von seinem Sitz, während die gegenüberliegenden EntladungsKugelventile auf seinen Sitz Zwangs ist und zwingen Flüssigkeit, um die Pumpenentladung durchzufließen. Die Bewegung von Membran 1 zum Mittelblock der Pumpe schafft ein Vakuum innerhalb der flüssigen Kammer 1. Atmosphärendruckkräfte, die in die Ansaugleitung der Pumpe flüssig sind. Die EinlassKugelventile wird weg von seinem Sitz gezwungen, das flüssige erlaubend übertragend, um die flüssige Kammer zu füllen.

• C., bei Abschluss des Anschlags, adressiert das Luftventil wieder Luft zur Rückseite von Membran 1 um und beginnt Membran 2 auf seinem Luftabsaugungsanschlag.

  Membranen sind Druck-ausgeglichen, längeres Leben sicherzustellen. Hochdruck-, hohe Leistungsfähigkeits-Operation wird durch den einzigartigen Entwurf der Pumpe erzielt. Sog und Auslassventile können entweder Kugelventil oder zylinderförmiges Ventil sein
