Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-: | pneumatische betriebene Membranpumpe | Maximale Teilchengröße: | 7 mm |
|---|---|---|---|
| Anwendung: | Wasserbehandlungsindustrie | Merkmal: | Nicht Durchsickern |
| Hervorheben: | rostfreie Membranpumpe,Industrielle Membranpumpe |
||

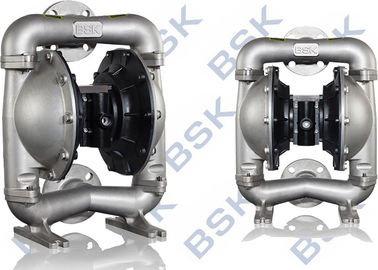

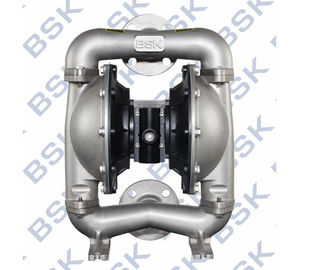

Selbstschiess-zündsatz SS pressluftbetätigter doppelter Membrander vakuumpumpe-8.3bar
Lüften Sie die Membranpumpe (wissen Sie auch als Membranpumpe, pressluftbetätigte Doppelmembranpumpe (AOOD) oder pneumatische Membranpumpe), diese Gebrauch eine Kombination austauschenden der Aktion von der Gummi-, thermoplastischen oder teflondiaphragm und passendenventile jede Seite der Membran (Rückschlagventil, Drosselventile, Rückschlagklappen, oder irgendeine andere Form von den Absperrventilen) eine Flüssigkeit zu pumpen.
| Einzelteil | Beschreibung | Einheit | Referenzwert |
| 1 | Maximaler Lufteinlaufdruck | Mpa | 0,83 |
| 2 | Maximale Strömungsgeschwindigkeit | L/min | 667 |
| 3 | Maximaler Aufzug | M | 70 |
| 4 | Maximaler Ausgangsdruck | Mpa | 0,83 |
| 5 | Maximale Teilchengröße | Millimeter | 7 |
| 6 | Gewicht | Kilogramm | 28 |
| 7 | Geräuschpegel | DB | <70 |
Funktions-Prinzip
In der symmetrischen Kammer der Pumpe zwei ausgerüstet mit einer Membran, die durch einen Mitteldistichonstamm angeschlossen wird. Druckluft kommt vom PumpenEinlassventil herein und nimmt an einem Hohlraum teil, drückt die Membranbewegung und die Gase, die von einem anderen Hohlraum ausgestrahlt werden. Einmal zum Bestimmungsort, sind Gasverteilungskomponenten automatisch Druckluft in eine andere Kammer, drücken die Membran zur entgegengesetzten Richtung, machen Membran zwei ununterbrochene Synchronisierung so zum Austauschen der Bewegung gewillt.
Druckluft steigt in das Ventil, macht der rechten Bewegung die Membran ein, und Kammersog lassen Medium an teilnehmen, den Ball in den Raum zu drücken, schloss Kugelventil wegen der Einatmung, die Medien, die durch Verdrängung entladen wurden und öffnete das Kugelventil und schließt gleichzeitig das Kugelventil, verhindern Rückstau, um mittleres endloses vom inhalierten Eingang so zu machen, nehmen Sie Ableitung heraus.
Verwendungsgebiet:
Chemische Industrie; Beschichtungs-Industrie; Farbenindustrie; Färbungs-Industrie; Pigment-und Textilchemische Industrie; Lebensmittelindustrie; Wasserbehandlungsindustrie; Mineralölindustrie; Umweltschutz Industrie; Pharmaindustrie
Spezifikationen
Luft-Membranpumpe
1. nicht Durchsickern
2. gute Selbstschiess-zündsatz Leistung
3. übermitteln Sie alle Arten Medium
4. Material: Formstahl, Alu, SS, pp.
50 x X - X X X - X (vorbildliche Auswahl)
Bilden Sie sich vom Rohrmund: A-BSP B-NPT (F) C-Flansch
Membranmaterial: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Ballmaterial: 9 - Santoprene H – Hytre T – PTFE A - Acetal
Kugelpfannematerial: P/K – Polypropylen/Kynoar SS – Edelstahl
Pumpenmaterial: SS – Edelstahl AL – Aluminiumlegierung Ci-Kohlenstoffstahl P/K – Polypropylen/Kynoar
Maximale angewandte Temperatur-Grenzen (Membran-/Ball-/Dichtungsmaterial)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) Teflon·················································40° - 220°F (4.4° - 104°C) Nitril··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar··················································10°-200°F (- 28.9° - 65.5°C) Polypropylen········································32° - 175°F (0-79.4°C)
2" Flussdiagramm
