Produktion: | Versenkbare Membranpumpe | Gewicht: | 12.3kg |
---|---|---|---|
Merkmal: | Guter Selbstschiess-zündsatz | Maximale Teilchengröße: | 3mm |
Nutzung: | Chemikalie | Druck: | Hochdruck |
Hervorheben: | pressluftbetätigte Doppelmembranpumpe,Doppelmembranpumpe |

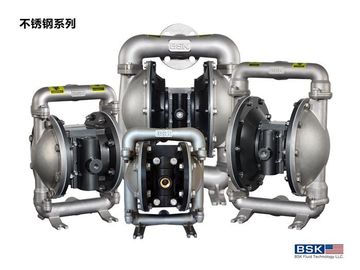

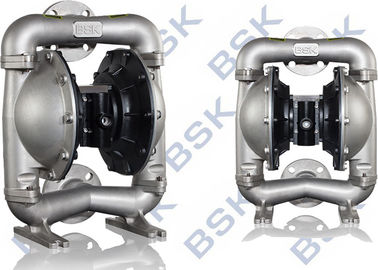

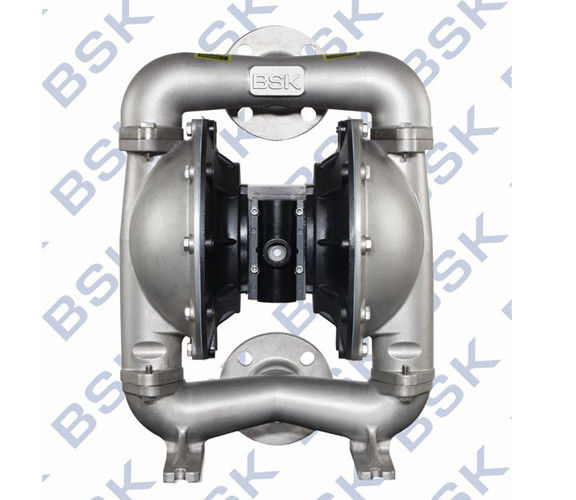

Membranpumpe-Membran-Pumpen pneumatisches Vakuum-Aro versenkbare
Membranpumpe-Spezifikationen Aro versenkbare
Luft-Membranpumpe
1. nicht Durchsickern
2. gute Selbstschiess-zündsatz Leistung
3. übermitteln Sie alle Arten Medium
Membranpumpe-Einleitung Aro versenkbare
Lüften Sie die Membranpumpe (wissen Sie auch als Membranpumpe, pressluftbetätigte Doppelmembranpumpe (AOOD) oder pneumatische Membranpumpe), diese Gebrauch eine Kombination austauschenden der Aktion von der Gummi-, thermoplastischen oder teflondiaphragm und passendenventile jede Seite der Membran (Rückschlagventil, Drosselventile, Rückschlagklappen, oder irgendeine andere Form von den Absperrventilen) eine Flüssigkeit zu pumpen.
Membranpumpe-Parameter Aro versenkbare
Einzelteil | Beschreibung | Einheit | Referenzwert |
1 | Maximaler Lufteinlaufdruck | Mpa | 0,83 |
2 | Maximale Strömungsgeschwindigkeit | L/min | 192 |
3 | Maximaler Aufzug | M | 70 |
4 | Maximaler Ausgangsdruck | Mpa | 0,83 |
5 | Maximale Teilchengröße | Millimeter | 3 |
6 | Gewicht | Kilogramm | 12,3 |
7 | Geräuschpegel | DB | <70 |
Membranpumpe-Hauptvorteile Aro versenkbare
1, wegen des Gebrauches von Luftmacht, der Fluss änderte automatisch entsprechend Exportwiderstand. Welches für Hochviskositätsflüssigkeit passend ist.
2, in der brennbaren und explosiven Umwelt, die Pumpe ist zuverlässig und niedrige Kosten, produzieren nicht Funken und nicht Hitze,
3, das Pumpenvolumen ist klein, einfach sich zu bewegen, benötigte, bequeme Installation keiner Grundlage und Wirtschaft. Als mobile kann die Beförderung Pumpe verwendet werden.
4, wo es Gefahren gibt, ätzende Werkstoffverarbeitung, Membranpumpe können vollständig getrennt werden mit Außenseite.
5, die Scherkraft der Pumpe ist niedriger, körperlicher Effekt zum Medium ist klein, können für die Beförderung der instabilen Chemieflüssigkeit verwendet werden.
Luft-Membranpumpe-Anwendung
Sie wird weit in der Abwasserbehandlung, die chemische Industrie angewendet, petrochemisch
Industrie, Malerei, Keramik, Umweltschutz, Drucken und Färben, etc., alle Arten von zu beschäftigen
ätzende, flüchtige, brennbare, giftige Flüssigkeiten mit Partikeln und Hochviskositäts.
2 5 x X - X X X - X (vorbildliche Auswahl)
Bilden Sie sich vom Rohrmund: A-BSP B-NPT (F) C-Flansch
Membranmaterial: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Ballmaterial: 9 - Santoprene H – Hytre T – PTFE A - Acetal
Kugelpfannematerial: P/K – Polypropylen/Kynoar SS – Edelstahl
Pumpenmaterial: SS – Edelstahl AL – Aluminiumlegierung Ci-Kohlenstoffstahl P/K – Polypropylen/Kynoar
Maximale angewandte Temperatur-Grenzen (Membran-/Ball-/Dichtungsmaterial)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - 225°F (- 40° - 107.2°C) Teflon················································40° - 220°F (4.4° - 104°C) Nitril················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel·················································- 20°-150°F (- 12° - 93°C) Kynar·················································10°-200°F (- 28.9° - 65.5°C) Polypropylen······································32° - 175°F (0-79.4°C)
1" Flussdiagramm
Installationsmaße:
Zerlegung der Teile im flüssigen Abschnitt
a) zuerst, entfernen die Pumpe vom Rohrleitungssystem und leiten die Materialien von der Pumpe nach innen ab. b-) Platz die Pumpe in einem sauberen Arbeitsumfeld. c) bauen das Ableitungsrohr (1) von der Pumpe zuerst ab und nehmen dann den Ball (2), O-Schale (3) und (47) und Kugelpfanne (4) vom oberen Ende der flüssigen Kappe (5) in der Folge heraus. Nach diesem setzen Sie die umgedrehte Pumpe und bauen Sie das Einlassrohr (11) ab, um O-Schale (3) und (47), Kugelpfanne (4) und Ball (2) von der flüssigen Kappe (5) herauszunehmen. d-) Freigabe die Bolzen um die zwei flüssigen Kappen, zum der Kappe (5) auseinanderzubauen. e-) Freigabe die Membranschraube (10) und entfernen Membranwaschmaschine (7), (8) und Membran (6) von den beiden Enden. Entfernen Sie die Membranstange (23) und der Lippeformsiegelring (25) kann ersetzt werden. Zerlegung von Teilen für Luftventil f) löst den Bolzen (39) zuerst und baut dann das Luftventilgehäuse (38), Luftleitblech (42) und Dichtung (40) ab und (41). g) nehmen die Ventilscheibe (36) und Ventilplatte (37) vom Luftventilgehäuse heraus (38). h) bauen den Seegerring (29) ab und nehmen den Grenzendstöpsel (31) von beiden Enden des Luftventilgehäuses (38) heraus, und Sie können die Schale (30) ersetzen, wie gebraucht. I) Sie kann die Lippe-artige Verpackung (33) nachdem Sie die Spule (35) vom Luftventilgehäuse (38) mit den Händen überprüfen hinausgeschoben haben. Zerlegung von Teilen für Regelventil j) löst 4 Bolzen (16), die zuerst den Zylinderkopf und dann reparieren, abbaut den Zylinderkopf (14) und (18) an beiden Enden und entfernt die O-Schale (17). k) entfernen die Dichtung (19) von der Nut des Motorgehäuses (15). l) stoßen die Versuchsstange (22) aus und Triggerstange (45) vom Motorgehäuse (15) und von Ihnen kann die Lippe-artige Verpackung (20) auf der Triggerstange oder der O-Schale (44) auf der Versuchsstange ersetzen. Wiederversammlung der Membranpumpe die Wiederversammlungsschritte der Pumpe sind mit denen der Zerlegung unvereinbar, also werden Sie nett gebeten, das folgende im Wiederversammlungsprozeß zu beachten: 1) müssen alle Dichtelemente sowie ihre Kontaktteile, eingefettet werden. 2) überprüfen bitte sorgfältig vor dem Gebrauch von allen Dichtelementen, ob sie beschädigt werden, wie Bergschaden. Wenn Sie beschädigt werden, ersetzen Sie bitte die Neuen. 3) sollte die Lippenrichtung der Lippe-artigen Verpackung (20) (, 25) und (33) mit der Richtung in Einklang sein, die im Diagramm gezeigt wird. 4) sollten die Bolzen auf der flüssigen Kappe durch Gegenwinkel abwechselnd befestigt werden, um ein besseres Dichtungsergebnis zu erzielen. Fehlersuche 1. Etwas Flüssigkeit wird aus der Absaugöffnung zusammen mit der Luftströmung geflossen. Überprüfen Sie die Membran auf jedem möglichem Schaden. Überprüfen Sie die Membranschraube auf Lockerheit 2. Es gibt Luftblasen in der Ausgang flüssigen Kontrolle die Ansaugstutzenpipe-verbindung für das gutes Versiegeln. Überprüfen Sie die Verbindung zwischen dem Ansaugstutzen und dem Ansaugkrümmer auf gutem Versiegeln. Überprüfen Sie den O-Ring zwischen dem Ansaugkrümmer und der flüssigen Kappe Kontrolle ist die Membranschrauben für Pumpen-Ertrag Kontrolle der Lockerheit 3. niedrige die Luftzufuhr stabil. Überprüfen Sie den Einlass/den Ausgang auf jeder möglicher Blockierung. Überprüfen Sie die Verbindungsstücke, die den Ansaugkrümmer auf Luftdichtheit Prüfung anschließen, ob der Ball nicht an dem Sitz festgehalten wird, oder der Ball nicht unsachgemäß setzt. 4. wird Luft von der Absaugöffnung entladen, wenn es keine austauschende Bewegung gibt. Überprüfen Sie Siegelring (33) auf geschobenem Ventil (35). Überprüfen Sie Siegelring (20) auf Triggerstange (45). Überprüfen Sie Siegelring (25) auf Membranverbindungsstange
