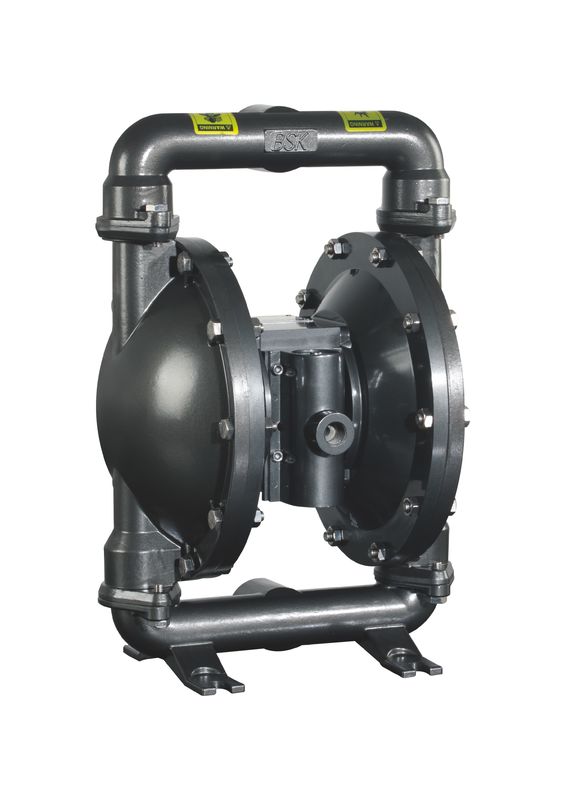

Luftbetriebene Thermo Plastikmembranpumpe-Aluminiumkeramik-Fliesen

Luftbetriebene Thermo Plastikmembranpumpe-Aluminiumkeramik-Fliesen

Lüften Sie die Membranpumpe (wissen Sie auch als Membranpumpe, pressluftbetätigte Doppelmembranpumpe (AOOD) oder pneumatische Membranpumpe), diese Gebrauch eine Kombination austauschenden der Aktion von der Gummi-, thermoplastischen oder teflondiaphragm und passendenventile jede Seite der Membran (Rückschlagventil, Drosselventile, Rückschlagklappen, oder irgendeine andere Form von den Absperrventilen) eine Flüssigkeit zu pumpen.

Produkt-Beschreibung:

Spezifikationen

Luft-Membranpumpe
1. Nicht Durchsickern
2. gute Selbstschiess-zündsatz Leistung
3. übermitteln Sie alle Arten Medium
4. Material: Formstahl, Alu, SS, pp.

Produkt-Eigenschaften

2" Entladungs-Diagramm

Installations- -betriebstechnik:

GELESEN, VERSTEHEN SIE UND FOLGEN SIE DIESE INFORMATIONEN, UM VERLETZUNG UND EIGENTUMSBESCHÄDIGUNG ZU VERMEIDEN

Übersteigen Sie den maximalen EinlassLuftdruck nicht, wie auf der Zugehörigkeit der Pumpe angegeben.

•  Der Lufteinlauf der Pumpe wird an die Luftzufuhr angeschlossen, die die genügende Kapazität hat und, welchem Drucks an die Entwurfsanforderungen sich anpaßt.
•  Die saubere Druckluft macht für die Ausdehnung der Nutzungsdauer der Pumpe.
•  Wenn die Luftzuleitung ein hartes Rohr ist, kann der kurze Schlauch, der die Pumpe und das Rohr anschließt, Erschütterung und das Verdrehen verringern. (Es wird empfohlen, um den Impuls in der Flüssigkeit mit einem Gebrauch zu verringern ein Anstiegsbehälter oder Flüssigkeitspuffer.)
•  Die Luftansaugleitung und der Druckregelungsfilter müssen an ihrem Gewicht gestütztes liegen. Wenn das Rohr nicht gestützt wird, beschädigt möglicherweise es die Pumpe.
•  Die Luftansaugleitung der Pumpe muss mit dem Druckregler installiert sein, um sicherzustellen, dass der Luftversorgungsdruck nicht die spezifizierte Strecke übersteigt.

Der Grenzdruck, der im Handbuch spezifiziert wird, kann nicht in der Operation der Pumpe verwendet werden, andernfalls entstehen der Personenschaden, der Pumpenschaden oder der Eigentumsverlust aus übermäßigem Luftdruck heraus.

•  Seien Sie sicher, dass materielle Schläuche und andere Komponenten mit - zum Standflüssigkeitsdruck in der Lage sind, der durch diese Pumpe entwickelt wird. Überprüfen Sie alle Schläuche auf Beschädigung oder Abnutzung. Seien Sie sicher, dass zugeführtes Gerät und in der richtigen Arbeitsbedingung sauber ist.

STATISCHER FUNKEN. Kann Explosion mit dem Ergebnis der schweren Verletzung oder des Todes verursachen. Rieb Pumpe und Pumpsystem.

•  Funken können brennbares Material und Dämpfe anzünden.
•  Sichern Sie Pumpe, Verbindungen und alle Kontaktstellen, um Erschütterung und Generation des Kontaktes oder des statischen Funkens zu vermeiden.
•  Verwenden Sie richtige Belüftung.
•  Halten Sie inflammables weg von Hitze, offenen Feuern und Funken.
•  Halten Sie Behälter geschlossen, wenn nicht verwendet.

Die Entladungen von der Pumpe enthalten möglicherweise Verunreinigungen, die möglicherweise schwere Verletzung verursachen. Die Entladungen können durch das Rohr vom Jobsite und um den Betreiber weg abgelassen werden.

Selbst wenn die Membran bricht, kann sie das Material vom Auspuffschalldämpfer auch gewaltsam entladen.

• Wenn die gefährlichen oder brennbaren Materialien gepumpt werden, können die Entladungen zur sicheren Außenstelle durch die Rohrleitung entfernt werden.
• Zwischen der Pumpe und dem Schalldämpfer wird der Schnittstelle von 3/8" in der Minimumbohrung verwendet.

GEFÄHRLICHER DRUCK. Kann schwere Verletzung oder Eigentumsbeschädigung ergeben. Halten Sie nicht instand oder säubern Sie Pumpe, Schläuche oder zugeführtes Ventil, während das System unter Druck gesetzt wird. Trennen Sie Luftzuleitung und entlasten Sie Druck vom System - tem, indem Sie zugeführtes Ventil oder Gerät und/oder sorgfältig öffnen und langsam Ausgangschlauch oder -rohrleitung von der Pumpe lösen und entfernen.

GEFAHRSTOFFE. Können ernstes herein verursachen - Jury oder Eigentumsbeschädigung. Versuchen Sie nicht, eine Pumpe zur Fabrik oder zum Service-Center zurückzubringen, der Gefahrstoff enthält. Sichere Behandlungspraxis muss mit den lokalen und staatlichen Rechten und den Sicherheitscodeanforderungen übereinstimmen.

• Erhalten Sie materielle Sicherheitsdatenblätter auf allen Materialien vom Lieferanten für richtige Handhabungshinweise.

Explosions-Gefahr: Einige Modelle, zusammen mit mit einigen Teilen, denen Flüssigkeit in Verbindung tritt, werden vom Aluminium gemacht, also können sie nicht in Gebrauch mit Trichloräthan, Methylenchlorid oder anderen halogenierten Kohlenwasserstofflösungsmitteln gesetzt werden, andernfalls sie eine Explosion reagieren und verursachen möglicherweise.

• Vor dem Gebrauch mit dieser Art des Lösungsmittels, ist es ein Muss, zum der flüssigen Kappen, Vielfältigkeit zu kontrollieren und alle flüssigen Kontaktteile der Pumpe fahren, um Kompatibilität sicherzustellen.
• Die Pumpe sollte nah an dem Produkt soweit wie möglich gesetzt werden, um den Ansaugstutzen zu verkürzen und die Anzahl von Teilen in größtem Maße zu verringern.
• Um die Nutzungsdauer der Membran zu verlängern, müssen wir die Pumpe nah an der gepumpten Flüssigkeit so viel wie möglich setzen. Wenn der Einlassdruck 10 Fuß (3 Meter) der flüssigen Spalte übersteigt, ist es notwendig, einen Satz Druckentlastungs- und -regelungsgeräte zu installieren, um die Nutzungsdauer der Membran zu verlängern.
• Wir müssen die Dichtung jedes Adapters für den Einlass und die Ableitungsrohre sicherstellen.
•   Alle Befestiger müssen vor dem Gebrauch des Produktes noch einmal festgezogen werden, die Lockerheit zu vermeiden, die möglicherweise aus der Ausdehnung der Dichtungskomponenten heraus entstehen und effektiv das Durchsickern der Flüssigkeit oder der Luft verhindert.

Überprüfen Sie die chemische Kompatibilität der Pumpe nassgemachten Teile und der Substanz, die gepumpt werden, spült oder des verteilten Re -. Chemische Kompatibilität ändert möglicherweise mit Tempera - ture und Konzentration der Chemikalien innerhalb der pumpenden, spülten oder verteilten Substanzen. Für spezifische flüssige Kompatibilität konsultieren Sie den chemischen Hersteller.

Maximale Temperaturen basieren auf mechani - nur cal-Druck. Bestimmte Chemikalien verringern erheblich maximale sichere Betriebstemperatur. Konsultieren Sie den chemischen Hersteller für chemische Kompatibilität und Temperatur sein Lim -.

Überprüfen Sie, ob alle Betreiber dieser Ausrüstung speziell ausgebildet worden sind, gegriffen übt das sichere Funktionieren und verstand die Beschränkungen der Ausrüstung. Sie können EVP tragen, wenn sie benötigt werden.

Benutzen Sie die Pumpe nicht für die strukturelle Unterstützung des friedlichen Systems. Seien Sie sicher, dass die Systemkomponenten richtig gestützt werden, um Druck auf dem Pumpenteil zu verhindern

•   Saug- und Entladungsverbindungen sollten flexibles connec sein - tions (wie Schlauch), nicht steifes geleitet, und sollten mit der Substanz kompatibel sein, die gepumpt wird.

Es ist ein Muss, zum des unnötigen Schadens der Pumpe zu verhindern. Wenn es für eine lange Zeit liegen muss Leerlauf, säubern Sie ihn bitte gänzlich nach jedem Gebrauch.

•  Das Produkt, das in der Pumpe gelassen wird, wird trocken oder auf der Pumpe klebrig, die die Membran- und Ventilprobleme vor dem folgenden Anfang verursacht. An der eisigen Temperatur ist es das Muss, zum des Nachgebrauchs der Pumpe vollständig unter allen Umständen zu leeren.
•  Es ist eine effektive Art, wenn es die Stillstandszeit der Benutzer verringert, um die passende Versammlung verfügbar jederzeit zu erhalten. Die Anwendung der authentischen Ersatzteile BSK ist zur Ausdehnung des Produktlebens und zum Spiel der Leistung förderlich.

Allgemeine Beschreibung

Die BSK-Membranpumpe bietet Großserienlieferung sogar am niedrigen Luftdruck und an einer b-Straßenstrecke der verfügbaren Wahlen der materiellen Kompatibilität an. Beziehen Sie sich das Modell und das auf Wahldiagramm. Die BSK-Pumpe wird mit dem modularisierten Luftmotor und dem flüssigen Abschnitt versehen.

Die pressluftbetätigte Membranpumpe erzeugt abwechselnd den Aufnahmenflüssigkeitsdruck und positiven Flüssigkeitsdruck in der flüssigen Kammer, indem sie die Druckdifferenz im Windkessel verwendet. Das Kugelventil kann den Vorwärtsfluss der Flüssigkeit sicherstellen.

Das Pumpenradfahren fängt an, wie Luftdruck angewandt ist und er fortfährt, mit der Nachfrage zu pumpen und aufrechtzuerhalten. Es errichtet und behält Linie die sicheren pres - und hört auf radzufahren, sobald Obergrenzedruck erreicht wird (DIS - das pensing geschlossene Gerät) bei und nimmt wieder auf, zu pumpen, wie gebraucht.

Anforderungen für Luft und Schmierung

ÜBERMÄSSIGER LUFTDRUCK. Kann Pumpenschaden, Personenschaden oder Eigentumsbeschädigung verursachen.

• Ein Filter, der zu Partikel größere als 50 Mikrometer heraus filtern fähig ist, sollte auf der Luftzufuhr benutzt werden. Es gibt keine Schmierung, die anders als das „O-“ Ringschmiermittel erfordert wird, das während der Versammlung oder der Reparatur angewandt ist.
• Wenn geschmierte Luft anwesend ist, überprüfen Sie, ob sie mit den „O-“ Ringen und -dichtungen im Luftmotorabschnitt der Pumpe kompatibel ist.

BEDIENUNGSANLEITUNGEN

• Spülen Sie immer die Pumpe mit einem Lösungsmittel, das mit dem Material kompatibel ist, das gepumpt wird, wenn das Material, das gepumpt wird, abhängig von „Aufstellung“ ist, wenn nicht verwendet für einen bestimmten Zeitraum.
• Trennen Sie die Luftzufuhr von der Pumpe, wenn sie, einige Stunden lang inaktiv zu sein ist.
• Das materielle Volumen des Ausgangs wird nicht nur durch die Luftzufuhr aber auch durch die Materialbereitstellung geregelt, die am Einlass verfügbar ist. Der Materialbereitstellungsschläuche sollte nicht zu klein oder einschränkend sein. Seien Sie sicher, Schlauch nicht zu benutzen, der möglicherweise einstürzte.
• Wenn die Membranpumpe in einem Zwangs benutzt wird - ziehen Sie Situation (des überschwemmten Einlasses), es wird empfohlen ein, dass ein „Rückschlagventil“ am Lufteinlauf installiert ist.
• Befestigen Sie die Membranpumpebeine an eine passende Oberfläche, um gegen Schaden durch Erschütterung zu versichern.

Wartung

• Beziehen Sie bitte sich das auf Teildiagramm in den Anlagenübersichten, um die Seriennummern und die Namen von Teilen oben zu schauen und die Informationen von Teilen und von Wartungsservicepaket zu fassen.
• Die irgendein BSK-Teile werden als „Verschleißteile“ markiert, die zur schnellen Service- und Stillstandszeitreduzierung dienen können.
• Service-Ausrüstungen werden geteilt, um zwei verschiedene Membranpumpefunktionen instandzuhalten: 1. LUFT-ABSCHNITT, 2. FLÜSSIGKEITS-ABSCHNITT. Die FLÜSSIGE sek - TION wird weiter geteilt, um typische Teil MATERIAL-WAHLEN zusammenzubringen.
• Stellen Sie eine saubere Arbeitsfläche zur Verfügung, um empfindliche interne bewegliche Teile vor Verschmutzung vom Schmutz und von der Auslandsangelegenheit während der Service-Zerlegung und -wiederversammlung zu schützen.
• Führen Sie gute Rufe der Service-Tätigkeit und schließen Sie Pumpe preven herein - tive Wartungsprogramm mit ein.
• Vor der Zerlegung leeren Sie gefangengenommenes Material im Ausgangmann - ifold, indem Sie die Pumpe umgedreht zum Abflussmaterial von der Pumpe drehen.

FLÜSSIGE ABSCHNITT-ZERLEGUNG

• Entfernen Sie die obere und unterere Vielfältigkeit (1) und (11).
• Entfernen Sie den Ball (2), „O-“ Ring (3) (47) und Kugelpfanne (4).
• Entfernen Sie die flüssige Kappe (5).

    ANMERKUNG: Nur Membranmodelle benutzen eine Primärmembran (6A) und eine Aushilfsmembran (6). Beziehen Sie sich die auf iliary Zusatzansicht in die flüssige Abschnittillustration.

• Entfernen Sie die Schraube (10), Waschmaschine (9), Membran (6A, 6) und Membranwaschmaschine (7, 8).
  ANMERKUNG: Verkratzen Sie nicht oder beschädigen Sie die Oberfläche (23) der Membranstange.

FLÜSSIGE ABSCHNITT-WIEDERVERSAMMLUNG

• Bauen Sie in umgekehrter Reihenfolge wieder zusammen.
• Säubern Sie und kontrollieren Sie alle Teile. Ersetzen Sie die abgenutzten oder geschädigten Teile durch neue Teile wie erforderlich.
• Schmieren Sie (23) Membranstange und 25) „Y-“ Ring mit Fett.
• Reparieren Sie die Membranstange (23) mit dem zusätzlichen Installationswerkzeug.
• Vor der abschließenden Befestigung von Bolzen und von Nüssen, bestimmen Sie bitte ob die Membran (6A, 6) ist mit der flüssigen Kappe (5) richtig ausgerichtet, um das Verdrehen der Membran zu vermeiden.
• Für die Modelle unter Verwendung der Teflonmembran: drei Gummimembranen (6) auf der Seite, denen markiert werden mit, BRINGT SEITE „Windkessel“ werden angebracht angesichts des Pumpenkörpers zur Sprache.
• Stellen Sie die Pumpe an, überprüfen Sie die Befestigung und die Dichtung, nachdem sie für einen bestimmten Zeitraum läuft.
