Name: | Membranflüssigkeitspumpe | Typ: | Selbstschiess-zündsatz |
---|---|---|---|
Maximale Strömungsgeschwindigkeit: | 378l/min | Maximaler Aufzug: | 70m |
Nutzung: | Abwasser | Merkmal: | hohe Leistungsfähigkeit |
Hervorheben: | Doppelmembranpumpe,doppelte verantwortliche Membranpumpe |

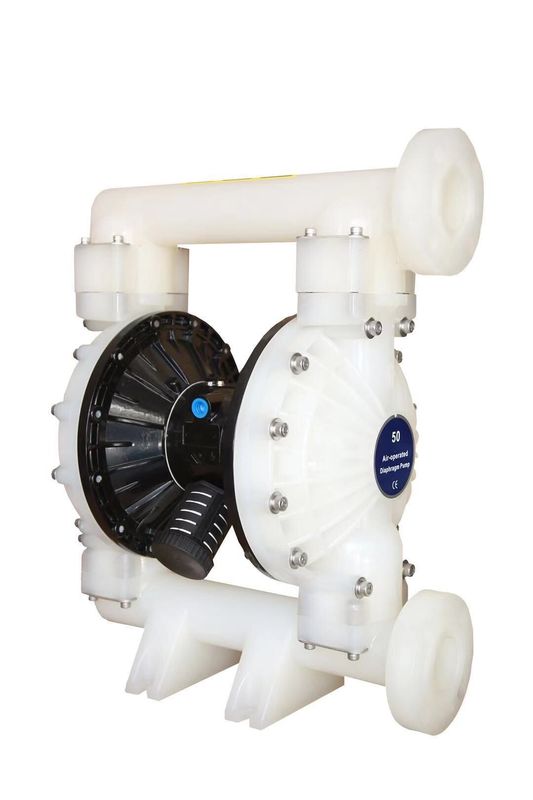

Abwasser-Membranflüssige Pumpe/Selbstschiess-zündsatz Membran-Wasser-Pumpe
Membranflüssiges Pumpen-Funktions-Prinzip
In der symmetrischen Kammer der Pumpe zwei ausgerüstet mit einer Membran, die durch einen Mitteldistichonstamm angeschlossen wird. Druckluft kommt vom PumpenEinlassventil herein und nimmt an einem Hohlraum teil, drückt die Membranbewegung und die Gase, die von einem anderen Hohlraum ausgestrahlt werden. Einmal zum Bestimmungsort, sind Gasverteilungskomponenten automatisch Druckluft in eine andere Kammer, drücken die Membran zur entgegengesetzten Richtung, machen Membran zwei ununterbrochene Synchronisierung so zum Austauschen der Bewegung gewillt.
Druckluft steigt in das Ventil, macht der rechten Bewegung die Membran ein, und Kammersog lassen Medium an teilnehmen, den Ball in den Raum zu drücken, schloss Kugelventil wegen der Einatmung, die Medien, die durch Verdrängung entladen wurden und öffnete das Kugelventil und schließt gleichzeitig das Kugelventil, verhindern Rückstau, um mittleres endloses vom inhalierten Eingang so zu machen, nehmen Sie Ableitung heraus.
Membranflüssige Pumpen-Parameter
Einzelteil | Beschreibung | Einheit | Referenzwert |
1 | Maximaler Lufteinlaufdruck | Mpa | 0,83 |
2 | Maximale Strömungsgeschwindigkeit | L/min | 378 |
3 | Maximaler Aufzug | M | 70 |
4 | Maximaler Ausgangsdruck | Mpa | 0,83 |
5 | Maximale Teilchengröße | Millimeter | 6 |
6 | Gewicht | Kilogramm | 23 |
7 | Geräuschpegel | DB | <70 |
Membranflüssige Pumpenanwendung:
Pneumatische Membranpumpe ist eine neue Beförderungsmaschine, die die Romanart der Pumpe ist. Druckluft als die Energiequelle, kann es Gebrauch in jeder ätzenden Flüssigkeit, Flüssigkeit mit Partikel, der Hochviskositäts-, einfache flüchtige Stoff sein, brennbar, in hohem Grade giftige Flüssigkeit.
2 5 x X - X X X - X (vorbildliche Auswahl)
Bilden Sie sich vom Rohrmund: A-BSP B-NPT (F) C-Flansch
Membranmaterial: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Ballmaterial: 9 - Santoprene H – Hytre T – PTFE A - Acetal
Kugelpfannematerial: P/K – Polypropylen/Kynoar SS – Edelstahl
Pumpenmaterial: SS – Edelstahl AL – Aluminiumlegierung Ci-Kohlenstoffstahl P/K – Polypropylen/Kynoar
Maximale angewandte Temperatur-Grenzen (Membran-/Ball-/Dichtungsmaterial)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) Teflon·················································40° - 220°F (4.4° - 104°C) Nitril··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar··················································10°-200°F (- 28.9° - 65.5°C) Polypropylen········································32° - 175°F (0-79.4°C)
Zerlegung der Teile im flüssigen Abschnitt
a) zuerst, entfernen die Pumpe vom Rohrleitungssystem und leiten die Materialien von der Pumpe nach innen ab. b-) Platz die Pumpe in einem sauberen Arbeitsumfeld. c) bauen das Ableitungsrohr (1) von der Pumpe zuerst ab und nehmen dann den Ball (2), O-Schale (3) und (47) und Kugelpfanne (4) vom oberen Ende der flüssigen Kappe (5) in der Folge heraus. Nach diesem setzen Sie die umgedrehte Pumpe und bauen Sie das Einlassrohr (11) ab, um O-Schale (3) und (47), Kugelpfanne (4) und Ball (2) von der flüssigen Kappe (5) herauszunehmen. d-) Freigabe die Bolzen um die zwei flüssigen Kappen, zum der Kappe (5) auseinanderzubauen. e-) Freigabe die Membranschraube (10) und entfernen Membranwaschmaschine (7), (8) und Membran (6) von den beiden Enden. Entfernen Sie die Membranstange (23) und der Lippeformsiegelring (25) kann ersetzt werden. Zerlegung von Teilen für Luftventil f) löst den Bolzen (39) zuerst und baut dann das Luftventilgehäuse (38), Luftleitblech (42) und Dichtung (40) ab und (41). g) nehmen die Ventilscheibe (36) und Ventilplatte (37) vom Luftventilgehäuse heraus (38). h) bauen den Seegerring (29) ab und nehmen den Grenzendstöpsel (31) von beiden Enden des Luftventilgehäuses (38) heraus, und Sie können die Schale (30) ersetzen, wie gebraucht. I) Sie kann die Lippe-artige Verpackung (33) nachdem Sie die Spule (35) vom Luftventilgehäuse (38) mit den Händen überprüfen hinausgeschoben haben. Zerlegung von Teilen für Regelventil j) löst 4 Bolzen (16), die zuerst den Zylinderkopf und dann reparieren, abbaut den Zylinderkopf (14) und (18) an beiden Enden und entfernt die O-Schale (17). k) entfernen die Dichtung (19) von der Nut des Motorgehäuses (15). l) stoßen die Versuchsstange (22) aus und Triggerstange (45) vom Motorgehäuse (15) und von Ihnen kann die Lippe-artige Verpackung (20) auf der Triggerstange oder der O-Schale (44) auf der Versuchsstange ersetzen. Wiederversammlung der Membranpumpe die Wiederversammlungsschritte der Pumpe sind mit denen der Zerlegung unvereinbar, also werden Sie nett gebeten, das folgende im Wiederversammlungsprozeß zu beachten: 1) müssen alle Dichtelemente sowie ihre Kontaktteile, eingefettet werden. 2) überprüfen bitte sorgfältig vor dem Gebrauch von allen Dichtelementen, ob sie beschädigt werden, wie Bergschaden. Wenn Sie beschädigt werden, ersetzen Sie bitte die Neuen. 3) sollte die Lippenrichtung der Lippe-artigen Verpackung (20) (, 25) und (33) mit der Richtung in Einklang sein, die im Diagramm gezeigt wird. 4) sollten die Bolzen auf der flüssigen Kappe durch Gegenwinkel abwechselnd befestigt werden, um ein besseres Dichtungsergebnis zu erzielen. Fehlersuche 1. Etwas Flüssigkeit wird aus der Absaugöffnung zusammen mit der Luftströmung geflossen. Überprüfen Sie die Membran auf jedem möglichem Schaden. Überprüfen Sie die Membranschraube auf Lockerheit 2. Es gibt Luftblasen in der Ausgang flüssigen Kontrolle die Ansaugstutzenpipe-verbindung für das gutes Versiegeln. Überprüfen Sie die Verbindung zwischen dem Ansaugstutzen und dem Ansaugkrümmer auf gutem Versiegeln. Überprüfen Sie den O-Ring zwischen dem Ansaugkrümmer und der flüssigen Kappe Kontrolle ist die Membranschrauben für Pumpen-Ertrag Kontrolle der Lockerheit 3. niedrige die Luftzufuhr stabil. Überprüfen Sie den Einlass/den Ausgang auf jeder möglicher Blockierung. Überprüfen Sie die Verbindungsstücke, die den Ansaugkrümmer auf Luftdichtheit Prüfung anschließen, ob der Ball nicht an dem Sitz festgehalten wird, oder der Ball nicht unsachgemäß setzt. 4. wird Luft von der Absaugöffnung entladen, wenn es keine austauschende Bewegung gibt. Überprüfen Sie Siegelring (33) auf geschobenem Ventil (35). Überprüfen Sie Siegelring (20) auf Triggerstange (45). Überprüfen Sie Siegelring (25) auf Membranverbindungsstange
