| Name: | Membranpumpe | Anwendung: | verschiedene starke Säure |
|---|---|---|---|
| gurentee: | Ein Jahr | Geräuschpegel: | <70dB |
| Hervorheben: | saure Membranpumpe,wechselseitige tragbare Membranpumpe |
||

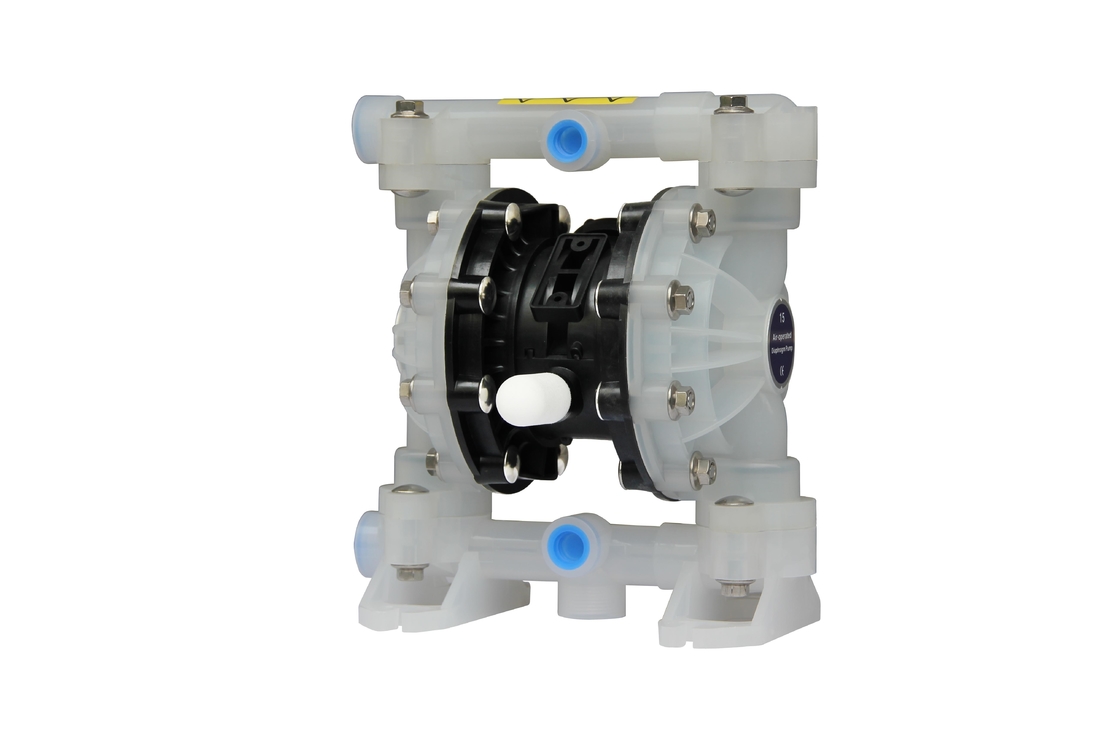

Doppeltes verantwortliches Polypropylen-Membranpumpe-luftbetriebenes Unterseeboot
LuftMembranpumpe
(wissen Sie auch als Membranpumpe, pressluftbetätigte Doppelmembranpumpe (AOOD) oder pneumatische Membranpumpe), die eine Kombination austauschenden von der Gummi-, thermoplastischen oder Membran und passenden Ventile der Aktion jede Seite der Membran (Rückschlagventil, Drosselventile, Rückschlagklappen oder irgendeine andere Form von den Absperrventilen) verwendet um eine Flüssigkeit zu pumpen.
| Einzelteil | Beschreibung | Einheit | Referenzwert |
| 1 | Maximaler Lufteinlaufdruck | Mpa | 0,69 |
| 2 | Maximale Strömungsgeschwindigkeit | 1/Min | 46 |
| 3 | Maximaler Aufzug | M | 70 |
| 4 | Maximaler Ausgangsdruck | Mpa | 0,69 |
| 5 | Maximale Teilchengröße | Millimeter | 2,5 |
| 6 | Gewicht | Kilogramm | 2,8 |
| 7 | Geräuschpegel | DB | <70 |
Luft-Membranpumpe
1. Nicht Durchsickern
2. gute Selbstschiess-zündsatz Leistung
3. übermitteln Sie alle Arten Medium
4. Material: Gegossener Stahl, Alu, SS, pp.
Anwendung
Die Pumpe kann verschiedene starke Säure, Alkali und ätzende Flüssigkeit etc. saugen.
Allgemeine Beschreibung
Die Membranpumpe bietet Großserienlieferung sogar am niedrigen Luftdruck und an einer b-Straßenstrecke der verfügbaren Wahlen der materiellen Kompatibilität an. Beziehen Sie sich das Modell und das auf Wahldiagramm. Die Pumpe wird mit dem modularisierten Luftmotor und dem flüssigen Abschnitt versehen.
Die pressluftbetätigte Membranpumpe erzeugt abwechselnd den Aufnahmenflüssigkeitsdruck und positiven Flüssigkeitsdruck in der flüssigen Kammer, indem sie die Druckdifferenz im Windkessel verwendet. Das Kugelventil kann den Vorwärtsfluss der Flüssigkeit sicherstellen.
Das Pumpenradfahren fängt an, wie Luftdruck angewendet wird und er fortfährt, mit der Nachfrage zu pumpen und aufrechtzuerhalten. Es errichtet und behält Linie die sicheren pres - und hört auf, Obergrenzedruck einmal radzufahren wird erreicht (DIS - das pensing geschlossene Gerät) bei und wird wieder.aufnehmen zu pumpen, da gebraucht.
FLÜSSIGE ABSCHNITT-ZERLEGUNG
Entfernen Sie die obere und unterere Vielfältigkeit (1) und (11).
Entfernen Sie den Ball (2), „O-“ Ring (3) (47) und Kugelpfanne (4).
Entfernen Sie die flüssige Kappe (5).
ANMERKUNG: Nur Membranmodelle benutzen eine Primärmembran (6A) und eine Ersatzmembran (6). Beziehen Sie sich das auf Zusatziliary Ansicht in die flüssige Abschnittillustration.
Entfernen Sie die Schraube (10), Waschmaschine (9), Membran (6A, 6) und Membranwaschmaschine (7, 8).
ANMERKUNG: Verkratzen Sie nicht oder beschädigen Sie die Oberfläche (23) der Membranstange.
FLÜSSIGE ABSCHNITT-WIEDERVERSAMMLUNG
Bauen Sie in umgekehrter Reihenfolge wieder zusammen.
Säubern Sie und kontrollieren Sie alle Teile. Ersetzen Sie die abgenutzten oder geschädigten Teile durch neue Teile wie erforderlich.
Schmieren Sie (23) Membranstange und 25) „Y-“ Ring mit Fett.
Reparieren Sie die Membranstange (23) mit dem zusätzlichen Installationswerkzeug.
Vor der abschließenden Befestigung von Bolzen und von Nüssen, bestimmen Sie bitte ob die Membran (6A, 6) ist mit der flüssigen Kappe (5) richtig ausgerichtet, um das Verdrehen der Membran zu vermeiden.
Für die Modelle unter Verwendung der Membran: drei Gummimembranen (6) auf der Seite, denen markiert werden mit, BRINGT SEITEN„Windkessel“ werden angebracht angesichts des Pumpenkörpers zur Sprache.
Stellen Sie die Pumpe an, überprüfen Sie die Befestigung und das Versiegeln, nachdem es für einen bestimmten Zeitraum läuft.
