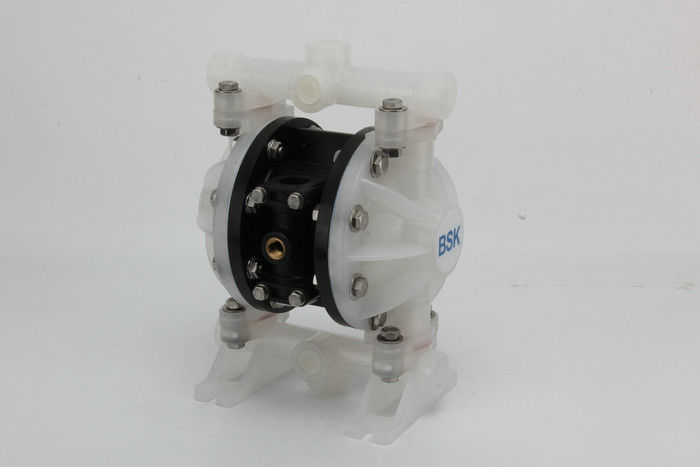

Polypropylen-Membranpumpe

(wissen Sie auch als Membranpumpe, pressluftbetätigte Doppelmembranpumpe (AOOD) oder pneumatische Membranpumpe), dieses Gebrauch eine Kombination austauschenden der Aktion von der Gummi-, thermoplastischen oder teflondiaphragm und passendenventile jede Seite der Membran (Rückschlagventil, Drosselventile, Rückschlagklappen oder irgendeine andere Form von den Absperrventilen) eine Flüssigkeit zu pumpen.

Polypropylen-Membranpumpe-Anwendung

1, giftige, brennbare und volatilizable Flüssigkeiten.
2, starke Säure, starke Alkaliflüssigkeiten mit Korrosion
3, Tanklastzug, Zechprelleranlage, Last und entladen von den Erdölerzeugnissen
4, Essiggurke, Fruchtmasse, Kartoffelpürees, Schokoladen, usw.
5, Farbe, Gummi, Pigment und Kleber
6, verschiedene keramische Masse, Überziehen, Mörser und Schlamm
7, verschiedener Latex, organische Lösungsmittel, füllend an
8, streifend von der Ölfördermaschine ab (Pumpenschmutzwasser und Restöl)
9, gemeines Hopfen, dünne Paste der Hefeenergie, Sirup und Melasse
10, spezielle Flüssigkeit

Allgemeine Beschreibung

Die Membranpumpe bietet Großserienlieferung sogar am niedrigen Luftdruck und an einer b-Straßenstrecke der verfügbaren Wahlen der materiellen Kompatibilität an. Beziehen Sie sich das Modell und das auf Wahldiagramm. Die Pumpe wird mit dem modularisierten Luftmotor und dem flüssigen Abschnitt versehen.

Die pressluftbetätigte Membranpumpe erzeugt abwechselnd den Aufnahmenflüssigkeitsdruck und positiven Flüssigkeitsdruck in der flüssigen Kammer, indem sie die Druckdifferenz im Windkessel verwendet. Das Kugelventil kann den Vorwärtsfluss der Flüssigkeit sicherstellen.

Das Pumpenradfahren fängt an, wie Luftdruck angewandt ist und er fortfährt, mit der Nachfrage zu pumpen und aufrechtzuerhalten. Es errichtet und behält Linie die sicheren pres - und hört auf radzufahren, sobald Obergrenzedruck erreicht wird (DIS - das pensing geschlossene Gerät) bei und nimmt wieder auf, zu pumpen, wie gebraucht.

FLÜSSIGE ABSCHNITT-ZERLEGUNG

• Entfernen Sie die obere und unterere Vielfältigkeit (1) und (11).

• Entfernen Sie den Ball (2), „O-“ Ring (3) (47) und Kugelpfanne (4).

• Entfernen Sie die flüssige Kappe (5).

    ANMERKUNG: Nur Membranmodelle benutzen eine Primärmembran (6A) und eine Aushilfsmembran (6). Beziehen Sie sich die auf iliary Zusatzansicht in die flüssige Abschnittillustration.

• Entfernen Sie die Schraube (10), Waschmaschine (9), Membran (6A, 6) und Membranwaschmaschine (7, 8).
  ANMERKUNG: Verkratzen Sie nicht oder beschädigen Sie die Oberfläche (23) der Membranstange.

FLÜSSIGE ABSCHNITT-WIEDERVERSAMMLUNG

• Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

• Säubern Sie und kontrollieren Sie alle Teile. Ersetzen Sie die abgenutzten oder geschädigten Teile durch neue Teile wie erforderlich.

• Schmieren Sie (23) Membranstange und 25) „Y-“ Ring mit Fett.

• Reparieren Sie die Membranstange (23) mit dem zusätzlichen Installationswerkzeug.

• Vor der abschließenden Befestigung von Bolzen und von Nüssen, bestimmen Sie bitte ob die Membran (6A, 6) ist mit der flüssigen Kappe (5) richtig ausgerichtet, um das Verdrehen der Membran zu vermeiden.

• Für die Modelle unter Verwendung der Teflonmembran: drei Gummimembranen (6) auf der Seite, denen markiert werden mit, BRINGT SEITE „Windkessel“ werden angebracht angesichts des Pumpenkörpers zur Sprache.

• Stellen Sie die Pumpe an, überprüfen Sie die Befestigung und die Dichtung, nachdem sie für einen bestimmten Zeitraum läuft.
