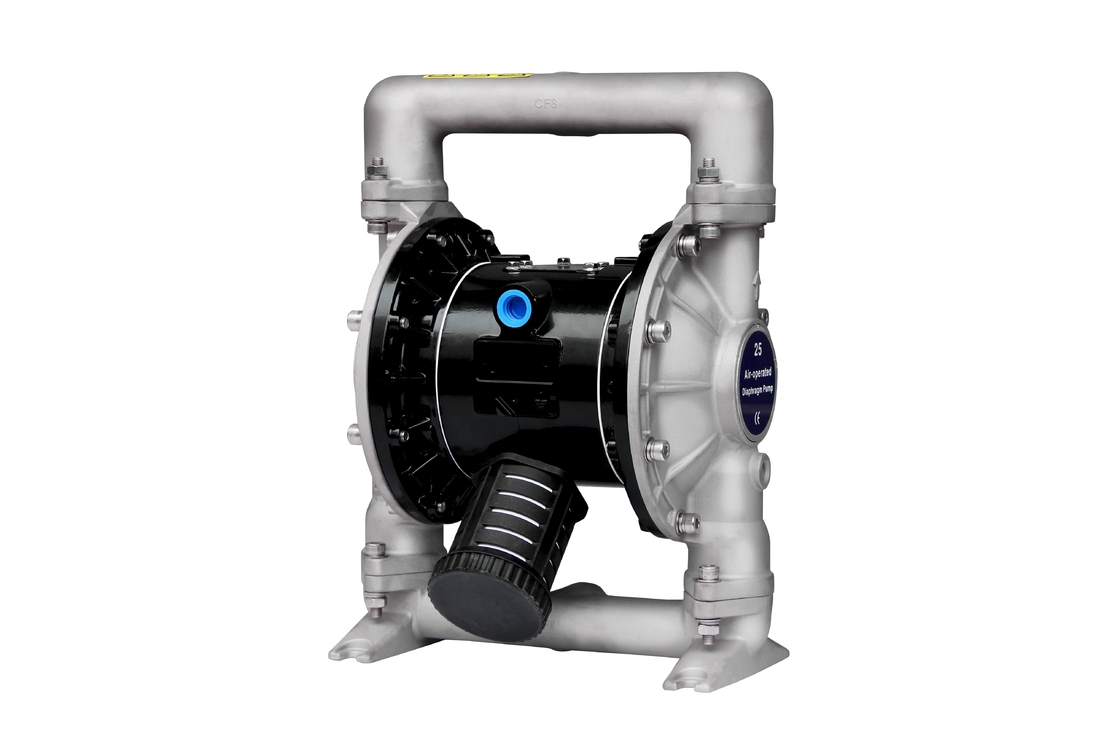

70m Aufzug-Membran-Membranpumpe mit pneumatischem Antrieb

Allgemeine Beschreibung

Anforderungen für Luft und Schmierung

ÜBERMÄSSIGER LUFTDRUCK. Kann Pumpenschaden, Personenschaden oder Eigentumsbeschädigung verursachen.

• Ein Filter, der zu Partikel größere als 50 Mikrometer heraus filtern fähig ist, sollte auf der Luftzufuhr benutzt werden. Es gibt keine Schmierung, die anders als das „O-“ Ringschmiermittel erfordert wird, das während der Versammlung oder der Reparatur angewendet wird.
• Wenn geschmierte Luft anwesend ist, überprüfen Sie, ob sie mit den „O-“ Ringen und -dichtungen im Luftmotorabschnitt der Pumpe kompatibel ist.

BEDIENUNGSANLEITUNGEN

• Spülen Sie immer die Pumpe mit einem Lösungsmittel, das mit dem Material kompatibel ist, das gepumpt wird, wenn das Material, das gepumpt wird, abhängig von „Aufstellung“ ist, wenn nicht verwendet für einen bestimmten Zeitraum.
• Trennen Sie die Luftzufuhr von der Pumpe, wenn sie, einige Stunden lang inaktiv zu sein ist.
• Das Ausgangmaterialvolumen wird nicht nur durch die Luftzufuhr aber auch durch die Materialbereitstellung geregelt, die am Einlass verfügbar ist. Der Materialbereitstellungsschläuche sollte nicht zu klein oder einschränkend sein. Seien Sie sicher, Schlauch nicht zu benutzen, der möglicherweise einstürzte.
• Wenn die Membranpumpe in einem Zwangs benutzt wird - Situation der Zufuhr (überschwemmter Einlass), wird es empfohlen, dass ein „Rückschlagventil“ am Lufteinlauf installiert ist.
• Befestigen Sie die Membranpumpebeine an eine passende Oberfläche, um gegen Schaden durch Erschütterung zu versichern.

Wartung

• Beziehen Sie bitte sich das auf Teildiagramm in den Anlagenübersichten, um die Seriennummern und die Namen von Teilen oben zu schauen und die Informationen von Teilen und von Wartungsservicepaket zu fassen.
• Die irgendein BSK-Teile werden als „Verschleißteile“ markiert, die zur schnellen Service- und Stillstandszeitreduzierung dienen können.
• Service-Ausrüstungen werden geteilt, um zwei verschiedene Membranpumpefunktionen instandzuhalten: 1. LUFT-ABSCHNITT, FLÜSSIGER ABSCHNITT 2. Die FLÜSSIGE sek - TION ist, zum typisches Teil von MATERIELLEN WAHLEN zusammenzubringen geteiltes weiteres.
• Stellen Sie eine saubere Arbeitsfläche zur Verfügung, um empfindliche interne bewegliche Teile vor Verschmutzung vom Schmutz und von der Auslandsangelegenheit während der Service-Zerlegung und -wiederversammlung zu schützen.
• Führen Sie gute Rufe der Service-Tätigkeit und schließen Sie Pumpe preven herein - tive Wartungsprogramm mit ein.
• Vor der Zerlegung leeres gefangengenommenes Material im Ausgangmann - ifold durch das Drehen der Pumpe umgedreht, um Material aus der Pumpe abzulassen.

FLÜSSIGE ABSCHNITT-ZERLEGUNG

• Entfernen Sie die obere und unterere Vielfältigkeit (1) und (11).
• Entfernen Sie den Ball (2), „O-“ Ring (3) (47) und Kugelpfanne (4).
• Entfernen Sie die flüssige Kappe (5).

ANMERKUNG: Nur Membranmodelle benutzen eine Primärmembran (6A) und eine Ersatzmembran (6). Beziehen Sie sich das auf Zusatziliary   Ansicht in die flüssige Abschnittillustration.

• Entfernen Sie die Schraube (10), Waschmaschine (9), Membran (6A, 6) und Membranwaschmaschine (7, 8).
  ANMERKUNG: Verkratzen Sie nicht oder beschädigen Sie die Oberfläche (23) der Membranstange.

FLÜSSIGE ABSCHNITT-WIEDERVERSAMMLUNG

• Bauen Sie in umgekehrter Reihenfolge wieder zusammen.
• Säubern Sie und kontrollieren Sie alle Teile. Ersetzen Sie die abgenutzten oder geschädigten Teile durch neue Teile wie erforderlich.
• Schmieren Sie (23) Membranstange und 25) „Y-“ Ring mit Fett.
• Reparieren Sie die Membranstange (23) mit dem zusätzlichen Installationswerkzeug.
• Vor der abschließenden Befestigung von Bolzen und von Nüssen, bestimmen Sie bitte ob die Membran (6A, 6) ist mit der flüssigen Kappe (5) richtig ausgerichtet, um das Verdrehen der Membran zu vermeiden.
• Für die Modelle unter Verwendung der Membran: drei Gummimembranen (6) auf der Seite, denen markiert werden mit, BRINGT SEITEN„Windkessel“ werden angebracht angesichts des Pumpenkörpers zur Sprache.
• Stellen Sie die Pumpe an, überprüfen Sie die Befestigung und das Versiegeln, nachdem es für einen bestimmten Zeitraum läuft.

Zerlegung der Teile im flüssigen Abschnitt

) zuerst, entfernen Sie die Pumpe vom Rohrleitungssystem und -abfluß   weg von den Materialien von der Pumpe nach innen.   b-) Platz die Pumpe in einem sauberen Arbeitsumfeld.   c) bauen das Ableitungsrohr (1) von der Pumpe zuerst und dann ab   nehmen Sie den Ball (2), O-Schale (3) und (47) und Kugelpfanne (4) heraus   vom oberen Ende der flüssigen Kappe (5) in der Folge. Nachher   dass, Platz die Pumpe umgedreht und den Einlass abbauen   Rohr (11) damit O-Schale (3) herausnehmen und (47), Kugelpfanne (4)   und Ball (2) von der flüssigen Kappe (5).   d-) Freigabe die Bolzen um die zwei flüssigen auseinanderzubauen Kappen   die Kappe (5).   e-) Freigabe die Membranschraube (10) und Membran entfernen   Waschmaschine (7), (8) und Membran (6) von den beiden Enden.   Entfernen Sie die Membranstange (23) und die Lippeformdichtung   Ring (25) kann ersetzt werden.   Zerlegung von Teilen für Luftventil   f) den Bolzen (39) zuerst lösen, und das Luftventil dann abbauen   Gehäuse (38), Luftleitblech (42) und Dichtung (40) und   (41).   g) nehmen die Ventilscheibe (36) und Ventilplatte (37) von heraus   Luftventilgehäuse (38).   h) bauen den Seegerring (29) ab und nehmen den Grenzendstöpsel heraus   (31) von beiden Enden des Luftventilgehäuses (38) und von Ihnen   kann die Schale (30) ersetzen, wie gebraucht.   i) Sie kann die Lippe-artige Verpackung (33) nachdem Sie überprüfen hinausgeschoben haben   die Spule (35) vom Luftventilgehäuse (38) mit   Hände.   Zerlegung von Teilen für Versuchs-Valve   j) lösen die Festlegung 4 Bolzen (16) der Zylinder Kopf zuerst und dann   bauen Sie den Zylinderkopf (14) und (18) an beiden Enden ab und   entfernen Sie die O-Schale (17).   k) entfernen die Dichtung (19) von der Nut von   Motorgehäuse (15).   l) stoßen die Versuchsstange (22) und Triggerstange (45) vom Motor aus   Gehäuse (15) und Sie können die Lippe-artige Verpackung (20) ersetzen   auf der Triggerstange oder der O-Schale (44) auf der Versuchsstange.   Wiederversammlung der Membranpumpe   Die Wiederversammlungsschritte der Pumpe sind mit unvereinbar   die der Zerlegung, also Sie werden nett gebeten, um zu zahlen   Aufmerksamkeit zum folgenden im Wiederversammlungsprozeß:   1) alle Dichtelemente sowie ihr Kontakt Teile,   muss eingefettet werden.   2) überprüfen bitte sorgfältig vor dem Gebrauch von aller Dichtung   Elemente, ob sie beschädigt werden, wie Oberfläche   Schaden. Wenn Sie beschädigt werden, ersetzen Sie bitte die Neuen.   3) die Lippenrichtung der Lippe-artigen Verpackung (20) (, 25) und   (33) sollte mit der Richtung in Einklang sein, die in gezeigt wird   Diagramm.   4) sollten die Bolzen auf der flüssigen Kappe abwechselnd befestigt werden   durch die Gegenwinkel, zum eines besseren versiegelnden Ergebnisses zu erzielen.      Störungssuche   1. Etwas Flüssigkeit ist floss die Absaugöffnung entlang   mit der Luftströmung.   Überprüfen Sie die Membran auf jedem möglichem Schaden.   Überprüfen Sie die Membranschraube auf Lockerheit   2. Es gibt Luftblasen in der Ausgangflüssigkeit   Überprüfen Sie die Ansaugstutzenpipe-verbindung auf gutem Versiegeln.   Überprüfen Sie die Verbindung zwischen dem Ansaugstutzen und   Ansaugkrümmer für das gutes Versiegeln.   Überprüfen Sie den O-Ring zwischen dem Ansaugkrümmer und   flüssige Kappe   Überprüfen Sie die Membranschrauben auf Lockerheit   3. niedriger Pumpenertrag   Überprüfen Sie die Luftzufuhr ist stabil.   Überprüfen Sie den Einlass/den Ausgang auf jeder möglicher Blockierung.   Kontrollverbindungsstücke, die den Ansaugkrümmer für Luft anschließen   Enge   Prüfen Sie, ob der Ball nicht an dem Sitz festgehalten wird, oder der Ball ist   nicht unsachgemäß gesetzt.   4. wird Luft von der Absaugöffnung wann dort entladen   keine ist das Austauschen Bewegung.   Kontrollsiegelring (33) auf geschobenem Ventil (35).   Überprüfen Sie Siegelring (20) auf Triggerstange (45).   Überprüfen Sie Siegelring (25) auf Membranverbindungsstange.

Stahlmaterial Stianless für die ganze Pumpe

Vorzügliche werfende Technologie

Ventil-einfache Wartung der externen Luft
