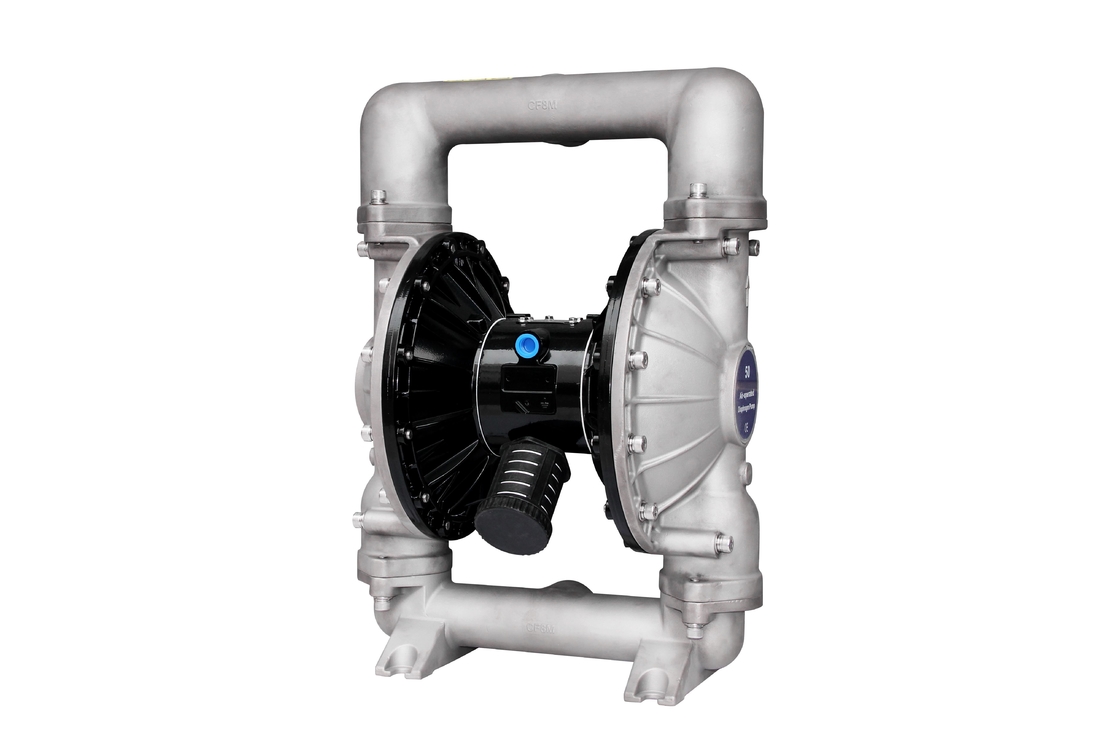

der Doppelmembranpumpe-0.83mpa Durchsickern pneumatisches 8.6bar nicht

Allgemeine Beschreibung

Anforderungen für Luft und Schmierung

ÜBERMÄSSIGER LUFTDRUCK. Kann Pumpenschaden, Personenschaden oder Eigentumsbeschädigung verursachen.

• Ein Filter, der zu Partikel größere als 50 Mikrometer heraus filtern fähig ist, sollte auf der Luftzufuhr benutzt werden. Es gibt keine Schmierung, die anders als das „O-“ Ringschmiermittel erfordert wird, das während der Versammlung oder der Reparatur angewendet wird.
• Wenn geschmierte Luft anwesend ist, überprüfen Sie, ob sie mit den „O-“ Ringen und -dichtungen im Luftmotorabschnitt der Pumpe kompatibel ist.

BEDIENUNGSANLEITUNGEN

• Spülen Sie immer die Pumpe mit einem Lösungsmittel, das mit dem Material kompatibel ist, das gepumpt wird, wenn das Material, das gepumpt wird, abhängig von „Aufstellung“ ist, wenn nicht verwendet für einen bestimmten Zeitraum.
• Trennen Sie die Luftzufuhr von der Pumpe, wenn sie, einige Stunden lang inaktiv zu sein ist.
• Das Ausgangmaterialvolumen wird nicht nur durch die Luftzufuhr aber auch durch die Materialbereitstellung geregelt, die am Einlass verfügbar ist. Der Materialbereitstellungsschläuche sollte nicht zu klein oder einschränkend sein. Seien Sie sicher, Schlauch nicht zu benutzen, der möglicherweise einstürzte.
• Wenn die Membranpumpe in einem Zwangs benutzt wird - Situation der Zufuhr (überschwemmter Einlass), wird es empfohlen, dass ein „Rückschlagventil“ am Lufteinlauf installiert ist.
• Befestigen Sie die Membranpumpebeine an eine passende Oberfläche, um gegen Schaden durch Erschütterung zu versichern.

Wartung

• Beziehen Sie bitte sich das auf Teildiagramm in den Anlagenübersichten, um die Seriennummern und die Namen von Teilen oben zu schauen und die Informationen von Teilen und von Wartungsservicepaket zu fassen.
• Die irgendein BSK-Teile werden als „Verschleißteile“ markiert, die zur schnellen Service- und Stillstandszeitreduzierung dienen können.
• Service-Ausrüstungen werden geteilt, um zwei verschiedene Membranpumpefunktionen instandzuhalten: 1. LUFT-ABSCHNITT, FLÜSSIGER ABSCHNITT 2. Die FLÜSSIGE sek - TION ist, zum typisches Teil von MATERIELLEN WAHLEN zusammenzubringen geteiltes weiteres.
• Stellen Sie eine saubere Arbeitsfläche zur Verfügung, um empfindliche interne bewegliche Teile vor Verschmutzung vom Schmutz und von der Auslandsangelegenheit während der Service-Zerlegung und -wiederversammlung zu schützen.
• Führen Sie gute Rufe der Service-Tätigkeit und schließen Sie Pumpe preven herein - tive Wartungsprogramm mit ein.
• Vor der Zerlegung leeres gefangengenommenes Material im Ausgangmann - ifold durch das Drehen der Pumpe umgedreht, um Material aus der Pumpe abzulassen.

FLÜSSIGE ABSCHNITT-ZERLEGUNG

• Entfernen Sie die obere und unterere Vielfältigkeit (1) und (11).
• Entfernen Sie den Ball (2), „O-“ Ring (3) (47) und Kugelpfanne (4).
• Entfernen Sie die flüssige Kappe (5).

ANMERKUNG: Nur Membranmodelle benutzen eine Primärmembran (6A) und eine Ersatzmembran (6). Beziehen Sie sich das auf Zusatziliary   Ansicht in die flüssige Abschnittillustration.

• Entfernen Sie die Schraube (10), Waschmaschine (9), Membran (6A, 6) und Membranwaschmaschine (7, 8).
  ANMERKUNG: Verkratzen Sie nicht oder beschädigen Sie die Oberfläche (23) der Membranstange.

FLÜSSIGE ABSCHNITT-WIEDERVERSAMMLUNG

• Bauen Sie in umgekehrter Reihenfolge wieder zusammen.
• Säubern Sie und kontrollieren Sie alle Teile. Ersetzen Sie die abgenutzten oder geschädigten Teile durch neue Teile wie erforderlich.
• Schmieren Sie (23) Membranstange und 25) „Y-“ Ring mit Fett.
• Reparieren Sie die Membranstange (23) mit dem zusätzlichen Installationswerkzeug.
• Vor der abschließenden Befestigung von Bolzen und von Nüssen, bestimmen Sie bitte ob die Membran (6A, 6) ist mit der flüssigen Kappe (5) richtig ausgerichtet, um das Verdrehen der Membran zu vermeiden.
• Für die Modelle unter Verwendung der Membran: drei Gummimembranen (6) auf der Seite, denen markiert werden mit, BRINGT SEITEN„Windkessel“ werden angebracht angesichts des Pumpenkörpers zur Sprache.
• Stellen Sie die Pumpe an, überprüfen Sie die Befestigung und das Versiegeln, nachdem es für einen bestimmten Zeitraum läuft.

Installationsmaße:
