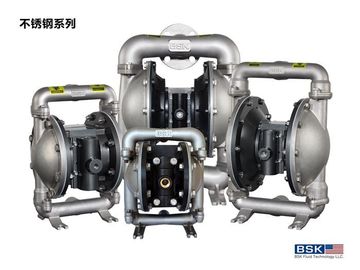

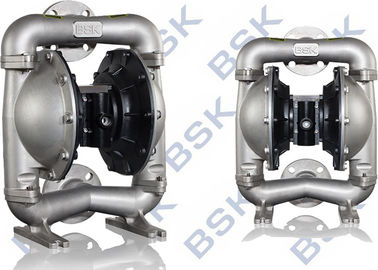

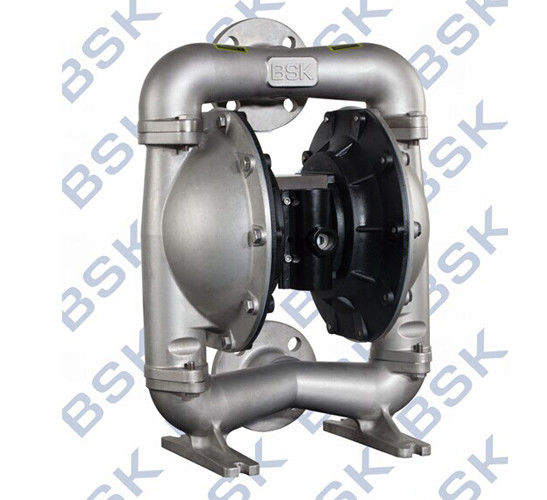

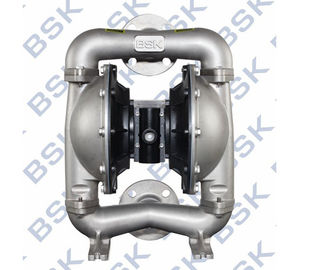

Membranpumpe-pneumatische Luftpumpe des Doppelt-0.83mpa verantwortliche für Minenindustrie

Allgemeine Beschreibung

Anforderungen für Luft und Schmierung

ÜBERMÄSSIGER LUFTDRUCK. Kann Pumpenschaden, Personenschaden oder Eigentumsbeschädigung verursachen.

• Ein Filter, der zu Partikel größere als 50 Mikrometer heraus filtern fähig ist, sollte auf der Luftzufuhr benutzt werden. Es gibt keine Schmierung, die anders als das „O-“ Ringschmiermittel erfordert wird, das während der Versammlung oder der Reparatur angewandt ist.
• Wenn geschmierte Luft anwesend ist, überprüfen Sie, ob sie mit den „O-“ Ringen und -dichtungen im Luftmotorabschnitt der Pumpe kompatibel ist.

BEDIENUNGSANLEITUNGEN

• Spülen Sie immer die Pumpe mit einem Lösungsmittel, das mit dem Material kompatibel ist, das gepumpt wird, wenn das Material, das gepumpt wird, abhängig von „Aufstellung“ ist, wenn nicht verwendet für einen bestimmten Zeitraum.
• Trennen Sie die Luftzufuhr von der Pumpe, wenn sie, einige Stunden lang inaktiv zu sein ist.
• Das materielle Volumen des Ausgangs wird nicht nur durch die Luftzufuhr aber auch durch die Materialbereitstellung geregelt, die am Einlass verfügbar ist. Der Materialbereitstellungsschläuche sollte nicht zu klein oder einschränkend sein. Seien Sie sicher, Schlauch nicht zu benutzen, der möglicherweise einstürzte.
• Wenn die Membranpumpe in einem Zwangs benutzt wird - ziehen Sie Situation (des überschwemmten Einlasses), es wird empfohlen ein, dass ein „Rückschlagventil“ am Lufteinlauf installiert ist.
• Befestigen Sie die Membranpumpebeine an eine passende Oberfläche, um gegen Schaden durch Erschütterung zu versichern.

Wartung

• Beziehen Sie bitte sich das auf Teildiagramm in den Anlagenübersichten, um die Seriennummern und die Namen von Teilen oben zu schauen und die Informationen von Teilen und von Wartungsservicepaket zu fassen.
• Die irgendein BSK-Teile werden als „Verschleißteile“ markiert, die zur schnellen Service- und Stillstandszeitreduzierung dienen können.
• Service-Ausrüstungen werden geteilt, um zwei verschiedene Membranpumpefunktionen instandzuhalten: 1. LUFT-ABSCHNITT, 2. FLÜSSIGKEITS-ABSCHNITT. Die FLÜSSIGE sek - TION wird weiter geteilt, um typische Teil MATERIAL-WAHLEN zusammenzubringen.
• Stellen Sie eine saubere Arbeitsfläche zur Verfügung, um empfindliche interne bewegliche Teile vor Verschmutzung vom Schmutz und von der Auslandsangelegenheit während der Service-Zerlegung und -wiederversammlung zu schützen.
• Führen Sie gute Rufe der Service-Tätigkeit und schließen Sie Pumpe preven herein - tive Wartungsprogramm mit ein.
• Vor der Zerlegung leeren Sie gefangengenommenes Material im Ausgangmann - ifold, indem Sie die Pumpe umgedreht zum Abflussmaterial von der Pumpe drehen.

FLÜSSIGE ABSCHNITT-ZERLEGUNG

• Entfernen Sie die obere und unterere Vielfältigkeit (1) und (11).
• Entfernen Sie den Ball (2), „O-“ Ring (3) (47) und Kugelpfanne (4).
• Entfernen Sie die flüssige Kappe (5).

    ANMERKUNG: Nur Membranmodelle benutzen eine Primärmembran (6A) und eine Aushilfsmembran (6). Beziehen Sie sich die auf iliary Zusatzansicht in die flüssige Abschnittillustration.

• Entfernen Sie die Schraube (10), Waschmaschine (9), Membran (6A, 6) und Membranwaschmaschine (7, 8).
  ANMERKUNG: Verkratzen Sie nicht oder beschädigen Sie die Oberfläche (23) der Membranstange.

FLÜSSIGE ABSCHNITT-WIEDERVERSAMMLUNG

• Bauen Sie in umgekehrter Reihenfolge wieder zusammen.
• Säubern Sie und kontrollieren Sie alle Teile. Ersetzen Sie die abgenutzten oder geschädigten Teile durch neue Teile wie erforderlich.
• Schmieren Sie (23) Membranstange und 25) „Y-“ Ring mit Fett.
• Reparieren Sie die Membranstange (23) mit dem zusätzlichen Installationswerkzeug.
• Vor der abschließenden Befestigung von Bolzen und von Nüssen, bestimmen Sie bitte ob die Membran (6A, 6) ist mit der flüssigen Kappe (5) richtig ausgerichtet, um das Verdrehen der Membran zu vermeiden.
• Für die Modelle unter Verwendung der Teflonmembran: drei Gummimembranen (6) auf der Seite, denen markiert werden mit, BRINGT SEITE „Windkessel“ werden angebracht angesichts des Pumpenkörpers zur Sprache.
• Stellen Sie die Pumpe an, überprüfen Sie die Befestigung und die Dichtung, nachdem sie für einen bestimmten Zeitraum läuft.

Installationsmaße:

Zerlegung der Teile im flüssigen Abschnitt

  a) zuerst, entfernen die Pumpe vom Rohrleitungssystem und leiten die Materialien von der Pumpe nach innen ab.   b-) Platz die Pumpe in einem sauberen Arbeitsumfeld.   c) bauen das Ableitungsrohr (1) von der Pumpe zuerst ab und nehmen dann den Ball (2), O-Schale (3) und (47) und Kugelpfanne (4) vom oberen Ende der flüssigen Kappe (5) in der Folge heraus. Nach diesem setzen Sie die umgedrehte Pumpe und bauen Sie das Einlassrohr (11) ab, um O-Schale (3) und (47), Kugelpfanne (4) und Ball (2) von der flüssigen Kappe (5) herauszunehmen.   d-) Freigabe die Bolzen um die zwei flüssigen Kappen, zum der Kappe (5) auseinanderzubauen.   e-) Freigabe die Membranschraube (10) und entfernen Membranwaschmaschine (7), (8) und Membran (6) von den beiden Enden.   Entfernen Sie die Membranstange (23) und der Lippeformsiegelring (25) kann ersetzt werden.   Zerlegung von Teilen für Luftventil f) löst den Bolzen (39) zuerst und baut dann das Luftventilgehäuse (38), Luftleitblech (42) und Dichtung (40) ab und (41).   g) nehmen die Ventilscheibe (36) und Ventilplatte (37) vom Luftventilgehäuse heraus (38).   h) bauen den Seegerring (29) ab und nehmen den Grenzendstöpsel (31) von beiden Enden des Luftventilgehäuses (38) heraus, und Sie können die Schale (30) ersetzen, wie gebraucht.   I) Sie kann die Lippe-artige Verpackung (33) nachdem Sie die Spule (35) vom Luftventilgehäuse (38) mit den Händen überprüfen hinausgeschoben haben.   Zerlegung von Teilen für Regelventil j) löst 4 Bolzen (16), die zuerst den Zylinderkopf und dann reparieren, abbaut den Zylinderkopf (14) und (18) an beiden Enden und entfernt die O-Schale (17).   k) entfernen die Dichtung (19) von der Nut des Motorgehäuses (15).   l) stoßen die Versuchsstange (22) aus und Triggerstange (45) vom Motorgehäuse (15) und von Ihnen kann die Lippe-artige Verpackung (20) auf der Triggerstange oder der O-Schale (44) auf der Versuchsstange ersetzen.   Wiederversammlung der Membranpumpe die Wiederversammlungsschritte der Pumpe sind mit denen der Zerlegung unvereinbar, also werden Sie nett gebeten, das folgende im Wiederversammlungsprozeß zu beachten:   1) müssen alle Dichtelemente sowie ihre Kontaktteile, eingefettet werden.   2) überprüfen bitte sorgfältig vor dem Gebrauch von allen Dichtelementen, ob sie beschädigt werden, wie Bergschaden. Wenn Sie beschädigt werden, ersetzen Sie bitte die Neuen.   3) sollte die Lippenrichtung der Lippe-artigen Verpackung (20) (, 25) und (33) mit der Richtung in Einklang sein, die im Diagramm gezeigt wird.   4) sollten die Bolzen auf der flüssigen Kappe durch Gegenwinkel abwechselnd befestigt werden, um ein besseres Dichtungsergebnis zu erzielen.      Fehlersuche 1. Etwas Flüssigkeit wird aus der Absaugöffnung zusammen mit der Luftströmung geflossen.   Überprüfen Sie die Membran auf jedem möglichem Schaden.   Überprüfen Sie die Membranschraube auf Lockerheit 2. Es gibt Luftblasen in der Ausgang flüssigen Kontrolle die Ansaugstutzenpipe-verbindung für das gutes Versiegeln.   Überprüfen Sie die Verbindung zwischen dem Ansaugstutzen und dem Ansaugkrümmer auf gutem Versiegeln.   Überprüfen Sie den O-Ring zwischen dem Ansaugkrümmer und der flüssigen Kappe Kontrolle ist die Membranschrauben für Pumpen-Ertrag Kontrolle der Lockerheit 3. niedrige die Luftzufuhr stabil.   Überprüfen Sie den Einlass/den Ausgang auf jeder möglicher Blockierung.   Überprüfen Sie die Verbindungsstücke, die den Ansaugkrümmer auf Luftdichtheit Prüfung anschließen, ob der Ball nicht an dem Sitz festgehalten wird, oder der Ball nicht unsachgemäß setzt.   4. wird Luft von der Absaugöffnung entladen, wenn es keine austauschende Bewegung gibt.   Überprüfen Sie Siegelring (33) auf geschobenem Ventil (35).   Überprüfen Sie Siegelring (20) auf Triggerstange (45).   Überprüfen Sie Siegelring (25) auf Membranverbindungsstange
