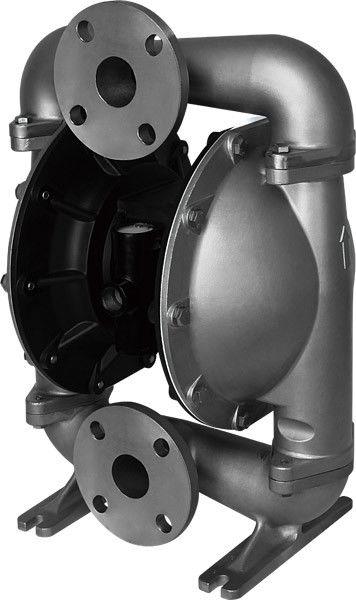

Pneumatische Hochgeschwindigkeitsmembranpumpe für die brennbaren und Volatilizable Flüssigkeiten

Allgemeine Beschreibung

Anforderungen für Luft und Schmierung

ÜBERMÄSSIGER LUFTDRUCK. Kann Pumpenschaden, Personenschaden oder Eigentumsbeschädigung verursachen.

• Ein Filter, der zu Partikel größere als 50 Mikrometer heraus filtern fähig ist, sollte auf der Luftzufuhr benutzt werden. Es gibt keine Schmierung, die anders als das „O-“ Ringschmiermittel erfordert wird, das während der Versammlung oder der Reparatur angewandt ist.
• Wenn geschmierte Luft anwesend ist, überprüfen Sie, ob sie mit den „O-“ Ringen und -dichtungen im Luftmotorabschnitt der Pumpe kompatibel ist.

Wartung

• Beziehen Sie bitte sich das auf Teildiagramm in den Anlagenübersichten, um die Seriennummern und die Namen von Teilen oben zu schauen und die Informationen von Teilen und von Wartungsservicepaket zu fassen.
• Die irgendein BSK-Teile werden als „Verschleißteile“ markiert, die zur schnellen Service- und Stillstandszeitreduzierung dienen können.
• Service-Ausrüstungen werden geteilt, um zwei verschiedene Membranpumpefunktionen instandzuhalten: 1. LUFT-ABSCHNITT, 2. FLÜSSIGKEITS-ABSCHNITT. Die FLÜSSIGE sek - TION wird weiter geteilt, um typische Teil MATERIAL-WAHLEN zusammenzubringen.
• Stellen Sie eine saubere Arbeitsfläche zur Verfügung, um empfindliche interne bewegliche Teile vor Verschmutzung vom Schmutz und von der Auslandsangelegenheit während der Service-Zerlegung und -wiederversammlung zu schützen.
• Führen Sie gute Rufe der Service-Tätigkeit und schließen Sie Pumpe preven herein - tive Wartungsprogramm mit ein.
• Vor der Zerlegung leeren Sie gefangengenommenes Material im Ausgangmann - ifold, indem Sie die Pumpe umgedreht zum Abflussmaterial von der Pumpe drehen.

FLÜSSIGE ABSCHNITT-ZERLEGUNG

• Entfernen Sie die obere und unterere Vielfältigkeit (1) und (11).
• Entfernen Sie den Ball (2), „O-“ Ring (3) (47) und Kugelpfanne (4).
• Entfernen Sie die flüssige Kappe (5).

    ANMERKUNG: Nur Membranmodelle benutzen eine Primärmembran (6A) und eine Aushilfsmembran (6). Beziehen Sie sich die auf iliary Zusatzansicht in die flüssige Abschnittillustration.

• Entfernen Sie die Schraube (10), Waschmaschine (9), Membran (6A, 6) und Membranwaschmaschine (7, 8).
  ANMERKUNG: Verkratzen Sie nicht oder beschädigen Sie die Oberfläche (23) der Membranstange.

FLÜSSIGE ABSCHNITT-WIEDERVERSAMMLUNG

• Bauen Sie in umgekehrter Reihenfolge wieder zusammen.
• Säubern Sie und kontrollieren Sie alle Teile. Ersetzen Sie die abgenutzten oder geschädigten Teile durch neue Teile wie erforderlich.
• Schmieren Sie (23) Membranstange und 25) „Y-“ Ring mit Fett.
• Reparieren Sie die Membranstange (23) mit dem zusätzlichen Installationswerkzeug.
• Vor der abschließenden Befestigung von Bolzen und von Nüssen, bestimmen Sie bitte ob die Membran (6A, 6) ist mit der flüssigen Kappe (5) richtig ausgerichtet, um das Verdrehen der Membran zu vermeiden.
• Für die Modelle unter Verwendung der Teflonmembran: drei Gummimembranen (6) auf der Seite, denen markiert werden mit, BRINGT SEITE „Windkessel“ werden angebracht angesichts des Pumpenkörpers zur Sprache.
• Stellen Sie die Pumpe an, überprüfen Sie die Befestigung und die Dichtung, nachdem sie für einen bestimmten Zeitraum läuft
